Opis proizvoda

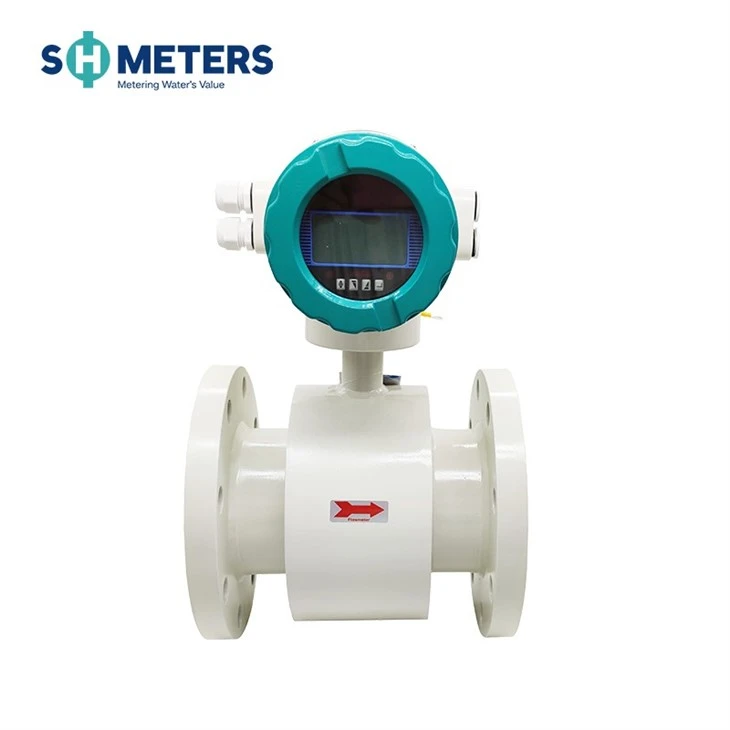

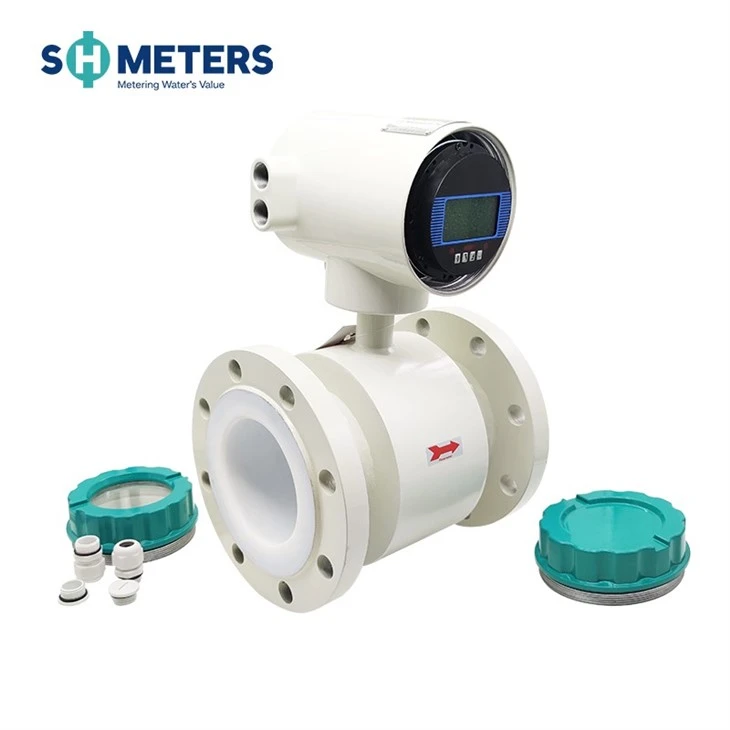

Flowmeter1

Elektromagnetski protok je instrument koji koristi Faradayov zakon elektromagnetske indukcije kako bi se mjerilo volumetrijski protok protoka provodljive tečnosti, koji se obično koriste u industriji, poput prerade vode, prerade hrane, prerade hrane i metalurgije.
Njegova najveća karakteristika je odsustvo mehaničkih pokretnih dijelova, što znači da tijekom mjerenja tečna iskustva praktično nema otpora.

Proizvodi Tehnički podaci

Predmet	Detalji
Napajanje	AC220V 50Hz /DC24V/3.6v
Potrošnja energije	<15W(Supporting power consumption with sensors)
Prikaz i tipke	Zaslon na kineskom i engleskom jeziku može prikazati trenutni protok, kumulativni protok i prikaz alarma (alarm za uzbunu otvorenog kruga, prazan alarm cijevi, alarm granične protok) . 4 membranski prekidači za postavku podataka
Šalter	Naprijed ukupno, preokret ukupno
Izlazni signal	Analogni izlaz	Dva - način, potpuno izolirani 0 ~ 10mA / 4 ~ 20mA
		Otpor opterećenja: 0 ~ 1,5kω kada 0 ~ 10mA; 0 ~ 750ω kada je 4 ~ 20mA
	Frekvencijski izlaz	Izlaz protoka i obrnutog protoka, gornja granica izlazne frekvencije može biti postavljen unutar 1 ~ 5000Hz. Otvoreno - kolekcionar dvosmjerni izlaz tranzistora sa fotoelektričnom izolacijom. Vanjsko napajanje nije veće od 35V, Maksimalna struja kolektora prilikom provođenja je 50mA.
	Izlaz alarma	Dva otvorena - izlazi sa kolekcionarskim kolektorom sa fotoelektričnim izolacijskim tranzistorima. Vanjsko napajanje nije veće od 35V, a maksimum Struja sakupljača kada je uključen je 250mA. Status alarma: tečnost Prazna cijev, izbrisavanje uzbuđenja, prekoračenje protoka.
	Pulsni izlaz	Izlaz protoka i obrnutog protoka, gornja granica izlaznog pulsa može doći 5000CP / S. ekvivalent pulsa iznosi 0,0001 ~ 1,0m³ / P. Širina pulsa je automatski postavite na 20 ms ili kvadratni val. Otvoren - izlaz kolektora tranzistor sa fotoelektričnom izolacijom. Vanjsko napajanje nije veće nego 35V, maksimalna struja sakupljača prilikom provođenja je 50mA
Odgovara tačnosti	± 0,5% tržišne vrijednosti, opcionalno 1% naznačene vrijednosti
Vreme prigušivanja konstanta	Neprekidna varijabla od 0 ~ 100s (90%), vremensko razređivanje opcionalno
Komunikacija	Opcionalno sučelje za serijsko sučelje RS232C ili RS485, Hart komunikacijski protokol, sa anti - zaštitom od groma
Gubitak moći	Unutarnji dizajn instrumenta ima snagu - van sata, koji mogu pohraniti 16 kap - vani zapise (10 godina)
Nivo zaštite	IP65
Eksplozija - Dokaz	Exs [IA] IA \|\| CT5

Princip rada

Princip rada elektromagnetskog brojilaZasnovan je na Faradayovom zakonu elektromagnetske indukcije: Kada provodljiva tekućina teče iz određene brzine kroz mjernu cijev okomito na magnetsko polje, elektromotalna sila proporcionalna brzina protoka inducira se u smjeru okomito na protok i magnetsko polje. Ovaj naponski signal prikuplja elektrode, pojačavaju i obrađuju, a zatim se pretvori u tečno umunjetrijsko protok.
