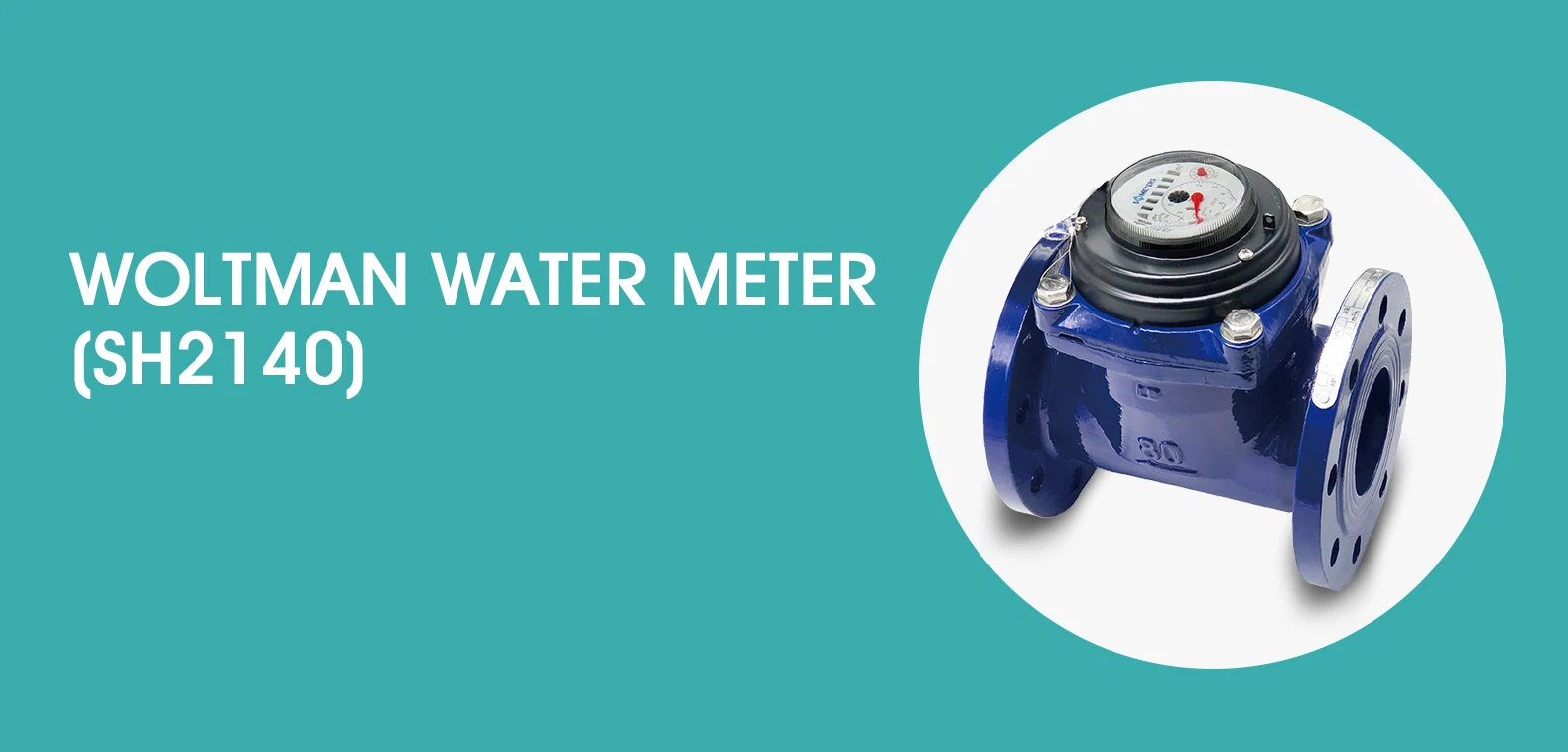

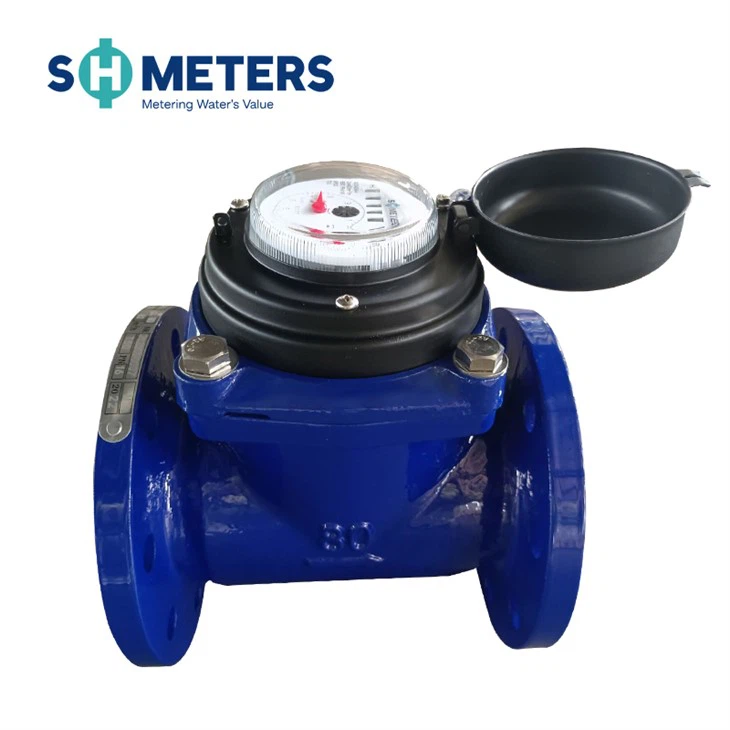

woltman vodomjer Opis
woltman vodomjer Karakteristike
- Struktura elementa koji se može ukloniti, jednostavna instalacija i održavanje, registar za univerzalnu upotrebu unutar ovog raspona, odvojiv bez skidanja mjerača s cjevovoda
- Suhi{0}}brojčanik, magnetni pogon, osjetljivo djelovanje, mali gubitak pritiska.
- Vakuumski{0}}zapečaćeni registar osigurava da brojčanik nema magle i održava očitavanje jasnim tokom-dugotrajne upotrebe.
- Woltman vodomjerodabrani visoko{0}}kvalitetni materijali za stabilne i pouzdane karakteristike.
- Tehnički podaci su u skladu sa međunarodnimstandard ISO 4064.
woltman vodomjer u radnom stanju
· Temperatura vode: 0,1 stepen -50 stepeni (0,1 stepen -90 stepeni za merač tople vode).
· Pritisak vode: 16bar /25bar.
Specifikacija tehnike protoka Woltman vodomjera
|
Nominalno
Protok
|
Preopterećenje
Brzina protoka (Q4)
|
Trajno
Brzina protoka (Q3)
|
Q3/Q1
|
Q2/Q1
|
Prijelazni
Brzina protoka (Q2)
|
Minimum
Brzina protoka (Q1)
|
Minimum Reading |
Maximum Reading
|
||
|
Puni stakleni pečat
|
Common Seal
|
Puni stakleni pečat
|
Common Seal
|
|||||||
| DN | m³ /h | m³ /h | m³ | |||||||
| 50 | 31.25 | 25 | 50 | 1.6 |
0.8
|
0.5 |
0.0005
|
0.0002
|
999,999
|
999,999
|
| 65 | 50 | 40 | 50 | 1.6 | 1.28 | 0.8 |
0.0005
|
0.0002
|
999,999
|
999,999
|
| 80 | 78.75 | 63 | 50 | 1.6 | 2 | 1.3 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 125 | 200 | 160 | 50 | 1.6 | 5.12 | 3.2 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 250 | 787.5 | 630 | 50 | 1.6 | 20.16 | 12.6 |
0.02
|
0.02 |
9,999,999
|
99,999,999
|
| 300 | 1250 | 1000 | 50 | 1.6 | 32 | 20 | 0.02 | 0.02 |
9,999,999
|
99,999,999
|
| 350 | 1000 | 800 | 50 | 1.6 | 25.6 | 16 |
0.2
|
0.2
|
9,999,999
|
99,999,999
|
| 400 | 1250 | 1000 | 50 | 1.6 | 32 | 20 |
0.2
|
0.2
|
999,999,999
|
999,999,999
|
| 450 | 1250 | 1000 | 50 | 1.6 | 32 | 20 |
0.2
|
0.2
|
999,999,999
|
999,999,999
|
| 500 | 1875 | 1500 | 50 | 1.6 | 48 | 30 |
0.2
|
0.2
|
999,999,999
|
999,999,999
|
| 600 | 3750 | 3000 | 50 | 1.6 | 160 | 100 |
0.2
|
0.2
|
999,999,999
|
999,999,999
|

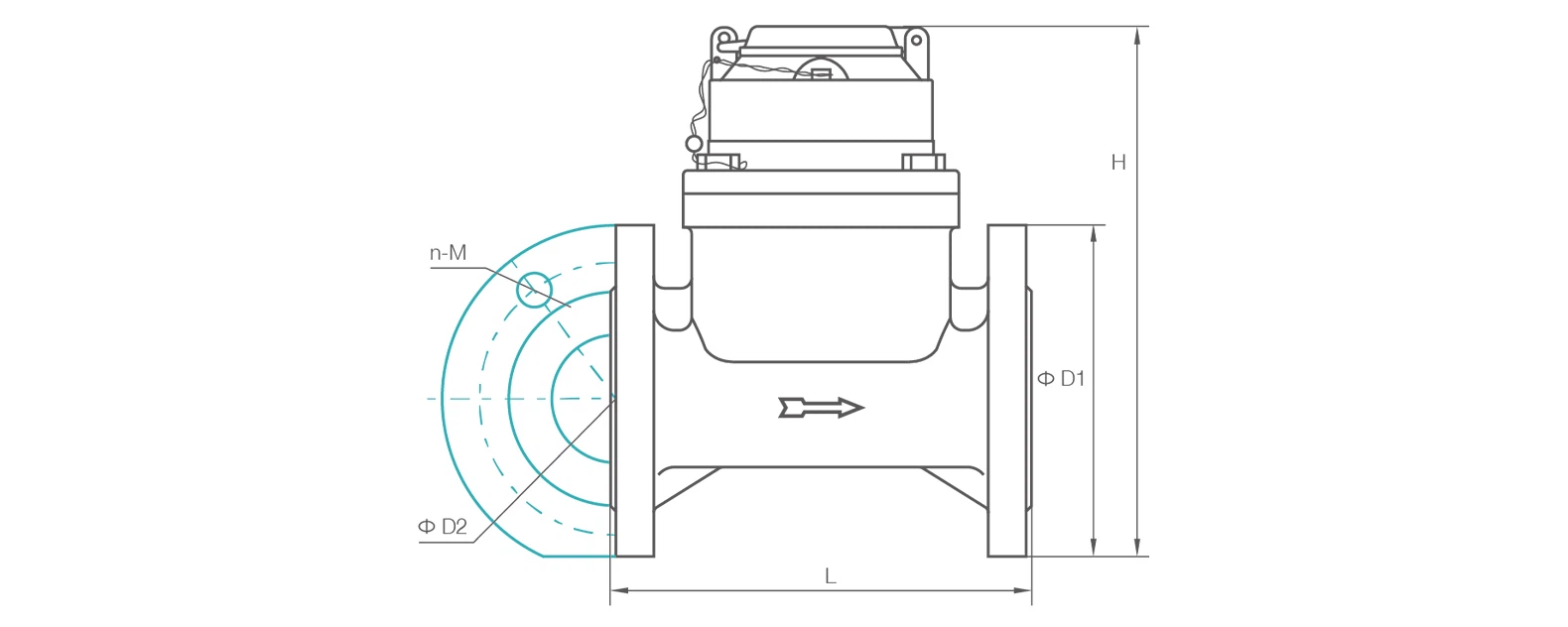

woltman vodomjer Dimenzije
|
Nominalno
Prečnik
|
Dužina
(L)
|
Visina
(H)
|
Prirubnica za povezivanje
|
||
| mm |
фD1
Napolju
Prečnik
|
фD2
Bolt Circle
Prečnik
|
Vijci za povezivanje
(n-M)
|
||
| 50 | 200 | 214 | 165 | 125 |
4-M16
|
| 65 | 200 | 224 | 185 | 145 |
4-M16
|
| 80 | 225 | 279 | 200 | 160 |
8-M16
|
| 100 | 250 | 289 | 220 | 180 |
8-M16
|
| 125 | 250 | 299 | 250 | 210 |
8-M16
|
| 150 | 300 | 319 | 285 | 240 |
8-M20
|
| 200 | 350 | 346 | 340 | 295 |
8-M20(10bar)
|
| 12-M20(16bar) | |||||
| 250 | 450 | 434 |
395(10bar)
|
350(10bar)
|
12-M20(10bar) |
|
405(16bar)
|
355(16bar)
|
12-M24(16bar)
|
|||
| 300 | 500 | 480 |
445(10bar)
|
400(10bar)
|
12-M20(10bar)
|
|
460(16bar)
|
410(16bar)
|
12-M24(16bar)
|
|||
naš klijent

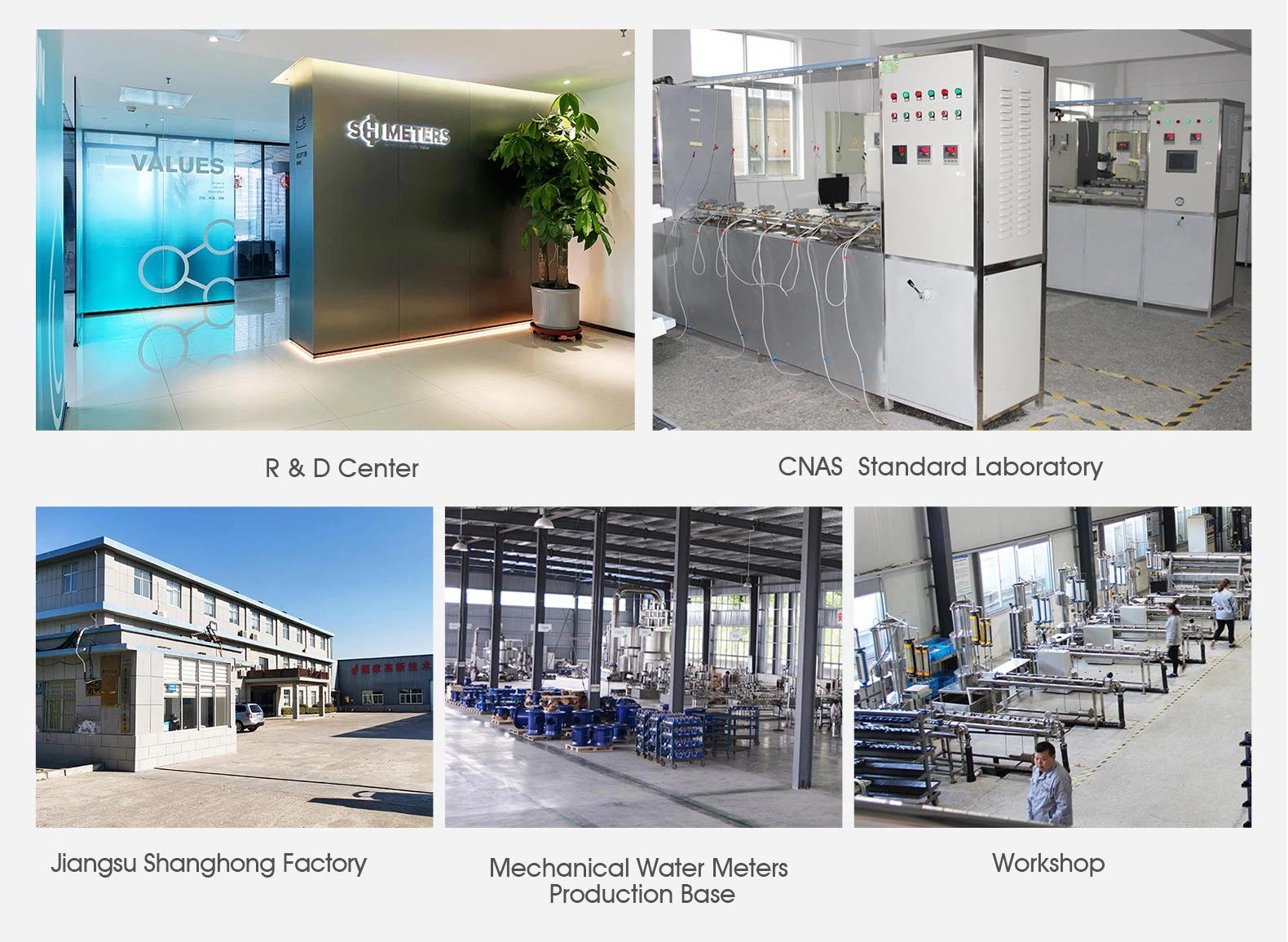

R&D centar i proizvodna baza
