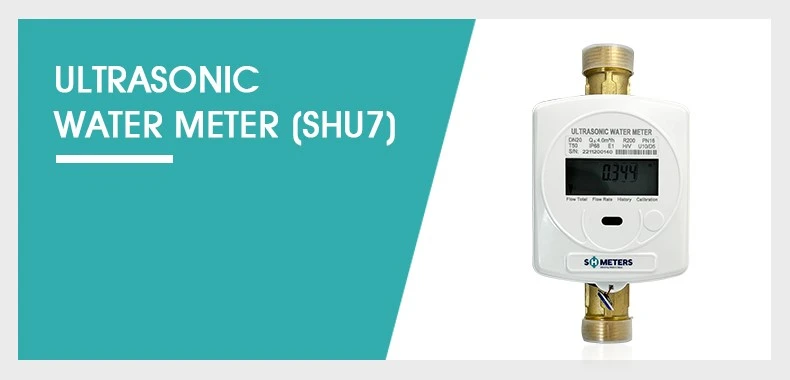

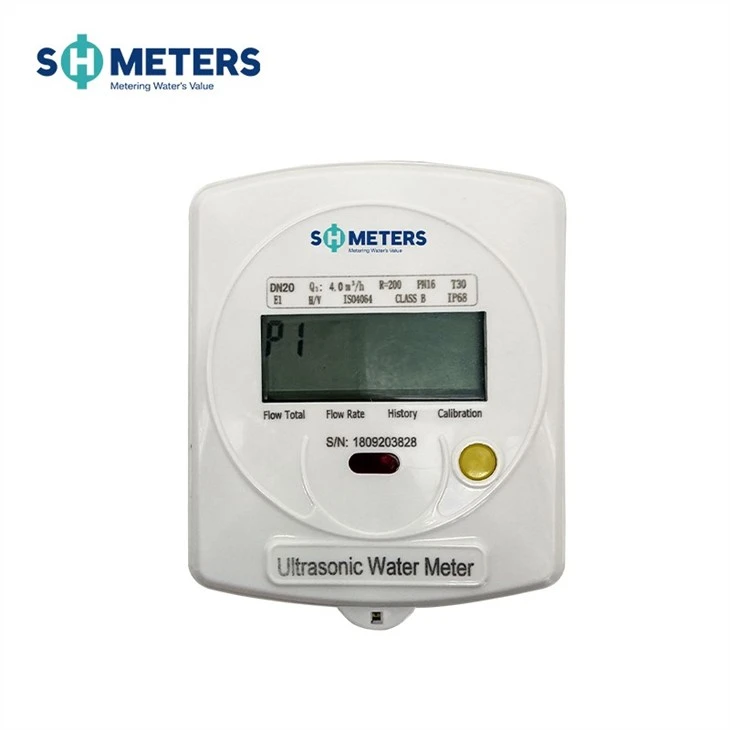

Opis proizvoda

product-790-380

Bez pokretnih dijelova, visoka preciznost dugi niz godina. Nema pokretnih komponenti u senzoru protoka, izbjegavajte dugotrajno habanje mehaničkih dijelova što može dovesti do nepreciznosti mjerenja i kvara mjerača. Takav dizajn je također otporan na nečistoće, stoga nijedna kontrola i održavanje nisu besplatni.

Crtež sa konturnim dimenzijama

product-790-286

Nominal Diameter	Dužina L	Dužina L1	Širina B	Visoki H	Connecting Thread
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

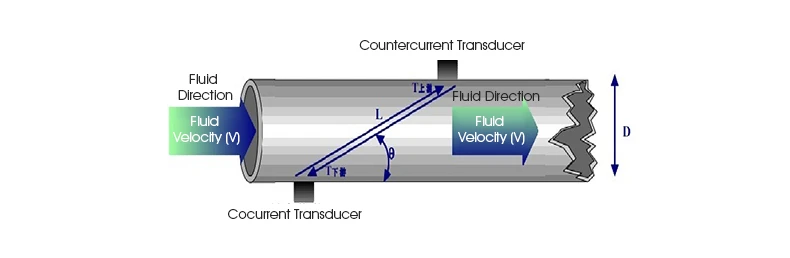

Princip rada

Ultrazvučni vodomjer je novi tip vodomjera koji može otkriti vremensku razliku uzrokovanu promjenom brzine kada se ultrazvučni snop širi u vodi uzvodno i nizvodno, analizirati i baviti se brzinom protoka vode, a zatim izračunati brzinu protoka vode dalje.

product-1-1

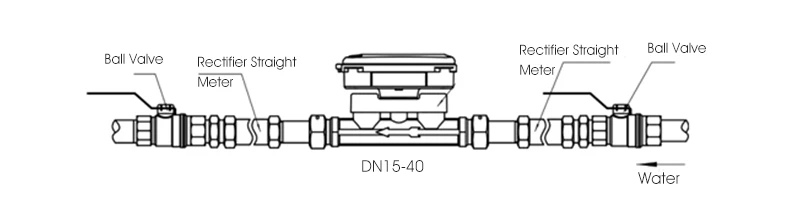

Obavještenja za instalaciju

Isperite cijevi prije ugradnje kako biste izbjegli šljunak i druge strane predmete;
Ugradite ventil i filter ispred vodomera;
Ne dodirujte električni dio i ne povlačite žice kako biste izbjegli oštećenje tijekom instalacije;

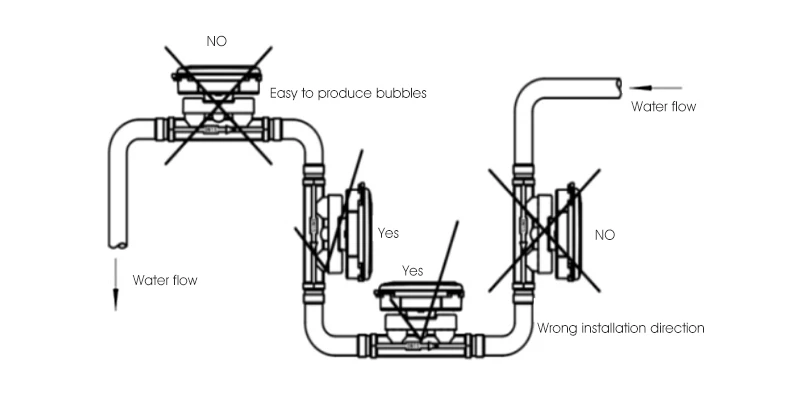

Kada se vodomjer postavlja horizontalno ili nagnuto, ultrazvučna sonda protoka na cijevima se postavlja horizontalno, a kada se postavlja vertikalno, vodite računa da voda teče odozdo prema gore;
Imajte na umu da smjer strelice na cijevi mora biti u skladu sa smjerom protoka vode tokom instalacije;
Spojna podloška mora biti pravilno postavljena kako bi se izbjeglo da neusklađena podloška blokira vodu i utiče na točnost vodomjera;
Vodomer se ne postavlja na mestu koje može biti izloženo jakim mehaničkim vibracijama; Posebne napomene:

1. Obavezno instalirajte on-off ventil i filter prije vodomjera, a drugi ventil za isključivanje se preporučuje nakon njega za održavanje. Kako bi se spriječio povratni tok, potrebno je postaviti nepovratni ventil ispred ili iza vodomjera.

Prije korištenja ovog vodomjera, cijev se mora napuniti vodom, inače će to dovesti do netočnosti ili čak nemjerenja;
Prilikom ugradnje vodomjera potrebno je rezervirati dužinu od DN*10 ispred vodomjera. Ili treba da bude rezervisana dužina DN*5 iza vodomera;
Vodomer će osvježiti prikaz svake 4 s i očitati vodomjer (uključujući početnu vrijednost i kraj vrijednost) 4s najmanje nakon zatvaranja ventila prilikom testiranja vodomjera, inače može utjecati na rezultate ispitivanja;
Uvjerite se da je protok medija unutar opsega protoka vodomjera tokom testiranja i upotrebe, u suprotnom može doći do oštećenja vodomjera;
U slučaju bilo kakvog kvara (npr. neuspjeh mjerenja, itd.) tokom upotrebe, molimo vas da se odmah obratite odgovarajućem odjelu za upravljanje i nemojte ga sami popravljati;
Proizvod je dizajniran sa pečatom protiv demontaže za jednokratnu upotrebu koji će ukloniti samo imenovano osoblje, ili će na drugi način biti isključen iz besplatne postprodajne usluge.
