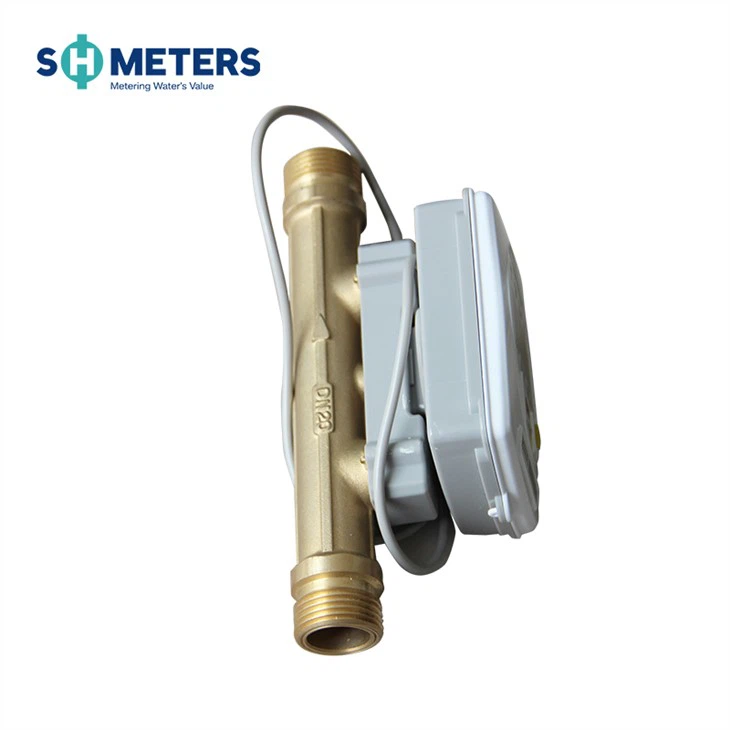

Opis proizvoda

ultrasonic water meter description

Naš ultrazvučni vodomjer nema pokretne dijelove, sa visokom preciznošću godinama. Nema pokretnih komponenti u senzoru protoka, izbjegavajte-dugotrajno habanje mehaničkih dijelova što može rezultirati netačnim mjerenjem i kvarom mjerača. Takav dizajn je također otporan na nečistoće, stoga nijedna kontrola i održavanje su-besplatni.

Karakteristike proizvoda

Niska početna brzina (5L/h), sposobna za precizno mjerenje;
Protok od 12,5L/h;
Dinamički raspon (Q3/Q1) postignut 200:1;
Nema mehaničkih pokretnih dijelova, nema ogrebotina i ima dug vijek trajanja;
Mali gubitak pritiska;
Može mjeriti brzinu protoka;
Visoka frekvencija mjerenja;
Infracrveni fotoelektrični interfejs za čitanje;
Kapacitivni senzori dodira;
Baterija ER26500 8500mAh;
Materijal: 58 bakar, ABS plastika;
Montaža u bilo kojoj poziciji ugradnje;
Alarm kada ima zraka;
Podržava RS485 modbus/LoRa/LoRaWAN/NB-IOT; pogodno za vanjsku ugradnju;
IP68 nivo zaštite;
Podaci se ne gube u slučaju nestanka struje. Podaci se mogu čuvati više od 10 godina i 23 mjeseca historijskih podataka mogu se automatski sačuvati;
Tehnički podaci u skladu sa međunarodnim standardom ISO 4064;
ISO9001 certifikat;
Garancija: 2 godine.

Crtež sa konturnim dimenzijama

ultrasonic water meter outline dimension

Nominal Diameter	Dužina L	Dužina L1	Širina B	Visoki H	Connecting Thread
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Technical Parameter

Nazivni prečnik (mm)	15	20	25	32	40
Protok preopterećenja Q4 (m/h)	3.125	5	7.875	12.5	20
Trajni protok Q3 (m3/h)	2.5	4	6.3	10	16
Prelazni protok Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Minimalni protok Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Start{0}}protok (m3/h)	0.005	0.005	0.008	0.01	0.015
Max flow	999999.999
Mjerni opseg	Q3/Q1, R200/(R250 prilagodljiv)
Klasa tačnosti	Klasa 2
Klasa gubitka pritiska	Manje ili jednako 0,04 MPa
Radni pritisak	1,6 MPa
Temperaturna klasa	T30/T50
Raspon temperature	(5~55) stepena
Temperatura skladištenja	-20~60 stepeni
Klasa životne sredine	Klasa B
Elektromagnetna klasa	E1
Napajanje	Ugrađena{0}}litijumska baterija DC 3,6V
Trajanje baterije	8-10 godina
Kapacitet baterije	8500mAh
Potrošnja energije	10μA
Položaj ugradnje	Bilo koji ugao
Display	LCD, 8 cifara dodatnih znakova
Instalacioni korak	U10/D5
Komunikacijski interfejs	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
Klasa zaštite	IP68

Princip rada

Ultrazvučni vodomjer je novi tip vodomjera koji može otkriti vremensku razliku uzrokovanu promjenom brzine kada se ultrazvučni snop širi u vodi uzvodno i nizvodno, analizirati i baviti se brzinom protoka vode, a zatim dalje izračunati brzinu protoka vode.

ultrasonic water meter working principle

Obavještenja za instalaciju

Isperite cijevi prije ugradnje kako biste izbjegli šljunak i druge strane predmete;
Ugradite ventil i filter ispred vodomera;
Ne dodirujte električni dio i ne povlačite žice kako biste izbjegli oštećenje tijekom instalacije;
Kada se vodomjer postavlja horizontalno ili nagnuto, ultrazvučna sonda protoka na cijevima se postavlja horizontalno, a kada je postavljena okomito, vodite računa da voda teče odozdo prema gore;
Imajte na umu da smjer strelice na cijevi mora biti u skladu sa smjerom protoka vode tokom instalacije;
Spojna podloška mora biti pravilno postavljena kako bi se izbjeglo da neusklađena podloška blokira vodu i utiče na točnost vodomjera;
Vodomer se ne postavlja na mestu koje može biti izloženo jakim mehaničkim vibracijama; Posebne napomene:

1. Obavezno instalirajte-off ventil i filter prije vodomjera i drugi on{2}}off ventil se preporučuje nakon njega za održavanje. Da bi se spriječio povratni tok, potrebno je postaviti nepovratni ventil ispred ili iza vodomjera.

ultrasonic water meter installation 1

Prije korištenja ovog vodomjera, cijev se mora napuniti vodom, inače će to dovesti do nepreciznog ili čak ne{0}}mjerenja;
Prilikom ugradnje vodomjera potrebno je rezervirati dužinu od DN*10 ispred vodomjera. Ili treba da bude rezervisana dužina DN*5 iza vodomera;
Vodomer će osvježavati prikaz svake 4 s i očitati vodomjer (uključujući početnu vrijednost i kraj vrijednost) 4s najmanje nakon zatvaranja ventila prilikom testiranja vodomjera, u suprotnom može utjecati na rezultate ispitivanja;
Uvjerite se da je protok medija unutar opsega protoka vodomjera tokom testiranja i upotrebe, u suprotnom može doći do oštećenja vodomjera;
U slučaju bilo kakvog kvara (npr. neuspjeh mjerenja, itd.) tokom upotrebe, molimo vas da se odmah obratite odgovarajućem odjelu za upravljanje i nemojte ga sami popravljati;
Proizvod je dizajniran sa jednokratnom zaštitom protiv-demontaže koju smije ukloniti samo imenovano osoblje, ili će na drugi način biti isključen iz besplatne usluge nakon{1}}prodaje.

ultrasonic water meter installation 2

Fabrika

factory

Pakovanje i inventar

ultrasonic water meter packaging and inventory

Naš klijent

our client

FAQ

P: Mogu li ultrazvučni vodomjeri precizno mjeriti?

O: Ultrazvučni vodomjeri su trenutno najrasprostranjeniji vodomjeri, a njihovu točnost mjerenja prepoznali su i potvrdili ljudi u industriji. Princip mjerenja ultrazvučnih vodomjera je mjerenje brzine i zapremine vode kroz refleksiju zvučnih valova, što ima vrlo visoku preciznost. Štaviše, ultrazvučni vodomjeri nemaju pokretne dijelove, tako da su njihova stabilnost i pouzdanost relativno visoki.

P: Kako ultrazvučni vodomjeri komuniciraju?

O: Osnovni princip komunikacije ultrazvučnog vodomjera je otkrivanje vremenske razlike uzrokovane promjenom brzine kada se ultrazvučni snop zvuka širi uzvodno i protivstrujno u vodi, a zatim analizira i obrađuje brzinu protoka vode kako bi se dobio protok vode kako bi se dalje akumulirao protok vode. Bolje od tradicionalnih komunikacijskih metoda, ultrazvučni vodomjeri se koriste za komunikaciju, a prijenos je tačniji, štedi energiju-i sprječava-smetnje. Proces uključuje kodiranje potrebnih podataka u ultrazvučne talase i njihovo slanje u pravilnim intervalima od vodomjera koji šalje do prijemnog vodomjera, koji dekodira informacije i prikazuje ih na mjeraču.

P: Koji su posebni zahtjevi za ugradnju ultrazvučnog vodomjera?

O: Prije svega, tokom procesa instalacije ultrazvučnog vodomjera, potrebno je odabrati lokaciju koja je približna smjeru toka vode kako bi se osiguralo da je smjer toka vode u skladu sa smjerom pozicioniranja instrumenta. Ovo može efikasno izbjeći utjecaj protoka vode na ultrazvučni senzor i učiniti mjerenja instrumenta preciznijim i pouzdanijim. Drugo, prilikom ugradnje ultrazvučnog vodomjera potrebno je osigurati ravnost i nivo cijevi. Ljuljanje ili neravne cijevi će uzrokovati greške u mjernim podacima i utjecati na učinak upotrebe. Stoga, tokom procesa instalacije, treba obratiti pažnju na podešavanje položaja i visine cjevovoda kako bi se osiguralo da ravnost i ravnost cjevovoda zadovoljavaju standardne zahtjeve. Osim toga, prije ugradnje ultrazvučnog vodomjera, cjevovod treba u potpunosti isprati i očistiti kako bi se osiguralo da su nečistoće i smeće unutar cjevovoda uklonjeni kako bi se izbjeglo utjecanje na podatke mjerenja. Instrument je potrebno kalibrirati nakon instalacije. Molimo Vas da striktno slijedite upute za upotrebu kako biste osigurali pravu pouzdanost mjernih podataka. Kada koristite i održavate ultrazvučni vodomjer, morate razumjeti njegove upute za upotrebu i održavanje, redovito provjeravati podatke mjerenja i pravovremeno zamijeniti bateriju i kućište kako biste osigurali normalnu upotrebu. U isto vrijeme, pazite da spriječite udarce ili vlaženje instrumenta kako biste izbjegli oštećenje instrumenta.

P: Koje certifikate su dobili naši ultrazvučni vodomjeri?

O: Trenutno naši ultrazvučni vodomjeri još nisu dobili relevantne certifikate, ali sada planiramo dostaviti potrebne informacije za dobivanje certifikata 2024. Nastavit ćemo naporno raditi kako bismo osigurali da naši ultrazvučni vodomjeri budu u skladu sa različitim standardima i propisima. Također se nadamo da ćete i dalje moći obraćati pažnju i podržavati proizvode naše kompanije.

P: Može li tačnost ultrazvučnih vodomjera dostići R400?

O: Trenutno smo razvili ultrazvučni vodomjer sa preciznošću od R400, a njegov korak ugradnje je U0/D0. Ovaj vodomjer je još uvijek u fazi testiranja i očekuje se da će biti službeno isporučen u prvom kvartalu 2024. godine.
