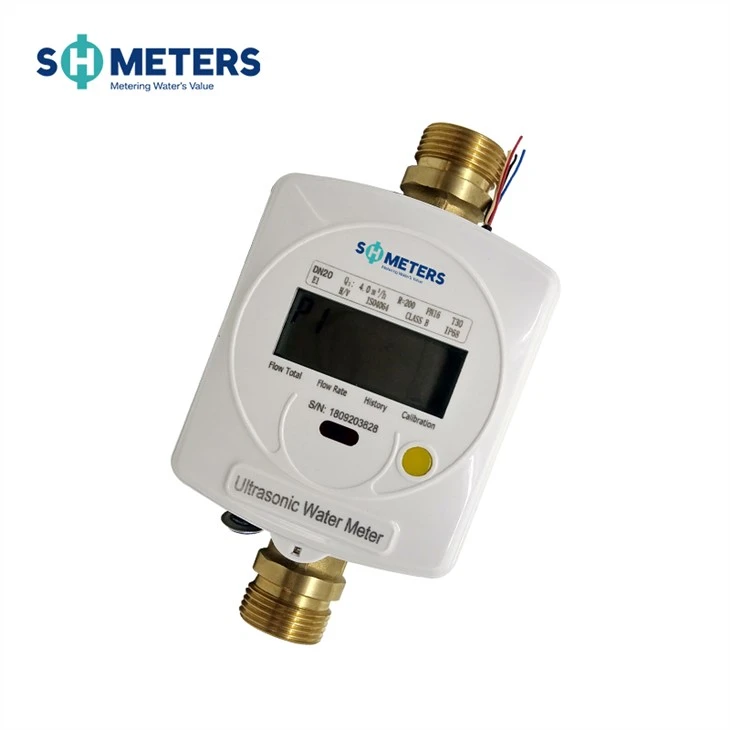

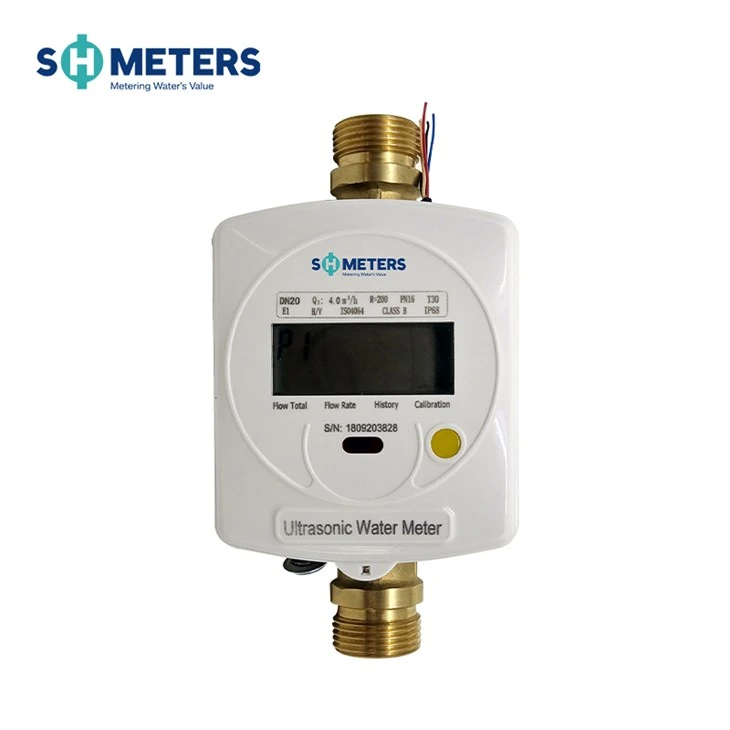

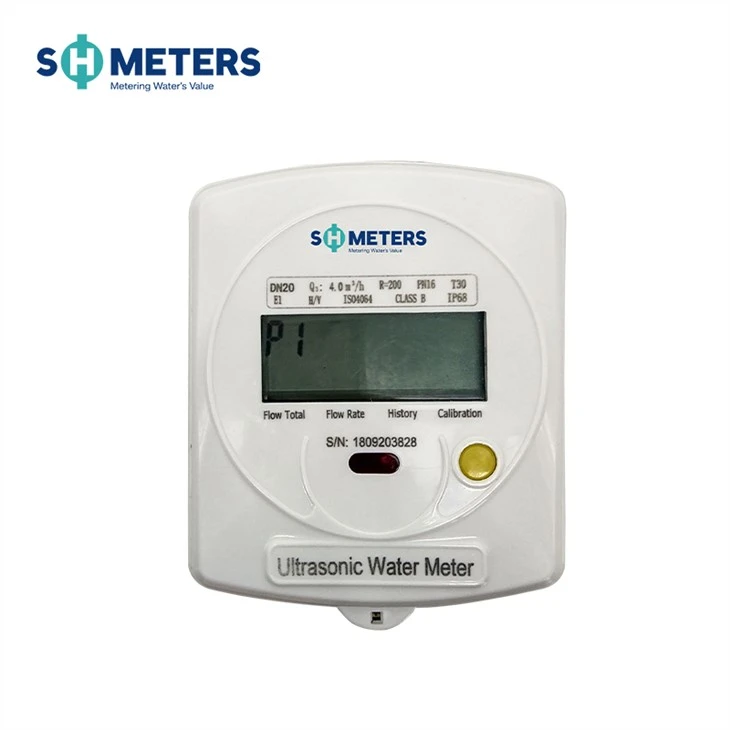

Opis proizvoda

product-790-380

Bez pokretnih dijelova, visoka preciznost dugi niz godina. Nema pokretnih komponenti u senzoru protoka, izbjegavajte dugotrajno habanje mehaničkih dijelova što može rezultirati nepreciznim mjerenjem i kvarom mjerača. Takav dizajn je također otporan na nečistoće, stoga nijedna kontrola i održavanje nisu besplatni.

Karakteristike proizvoda

Mala startna brzina (5 L/h) za precizna mjerenja
Brzine protoka do 12,5 L/h;
Dinamički raspon do 200:1 (Q3/Q1);
Bez pokretnih mehaničkih dijelova, bez trošenja, dug vijek trajanja;
Pad niskog pritiska
Mogućnost mjerenja protoka
Visoka frekvencija mjerenja
Interfejs infracrvenog fotoelektričnog čitača
Kapacitivni senzor dodira
Baterija ER26500 8500mAh
Materijal: 58 bakar, ABS plastika
Može se montirati u bilo kojoj poziciji za montažu
Air Alarm
Podržava RS485 Modbus/LoRa/LoRaWAN/NB-IOT, pogodan za vanjsku instalaciju
Klasa zaštite IP68
Nema gubitka podataka u slučaju nestanka struje; skladištenje podataka više od 10 godina; automatsko skladištenje 23 mjeseca historijskih podataka;
Tehnički podaci prema međunarodnom standardu ISO 4064.
ISO 9001 sertifikovan
Garantni rok: 2 godine

Crtež sa konturnim dimenzijama

product-790-286

Nominal Diameter	Dužina L	Dužina L1	Širina B	Visoki H	Connecting Thread
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Obavještenja za instalaciju

Isperite cijev prije ugradnje kako biste uklonili prljavštinu ili druge ostatke;
Ugradite ventil i filter ispred vodomera;
Ne dirajte električne komponente tokom instalacije i ne povlačite žice da biste izbjegli oštećenje;
Prilikom postavljanja vodomjera u vodoravni ili nagnuti položaj, postavite ultrazvučni senzor mjerača protoka horizontalno u cijev;
Kada ga postavljate okomito, vodite računa da voda teče odozdo prema vrhu.
Prilikom ugradnje, imajte na umu da smjer strelice na cijevi mora biti paralelan sa smjerom protoka vode;
Pobrinite se da pravilno postavite zaptivku za spajanje kako biste spriječili da pogrešno postavljena brtva blokira vodu ili utiče na točnost vodomjera;
Vodomer ne treba postavljati na mestu sa jakim mehaničkim vibracijama; Posebne mjere opreza:
1. Preklopni ventili i filteri moraju se postaviti prije vodomjera, a preporučljivo je ugraditi preklopne ventile nakon vodomjera radi održavanja. Da bi se spriječio povratni tok, prije ili poslije vodomjera treba postaviti nepovratni ventil.

Cijev se mora napuniti vodom prije nego što se ovaj vodomjer može koristiti.
Prilikom ugradnje vodomjera potrebno je predvidjeti dužinu od DN*10 prije vodomjera. Alternativno, dužina od DN*5 mora biti navedena nakon vodomjera.
Vodomer će ažurirati svoj prikaz svakih 15 sekundi kako bi očitao očitanja vodomjera (uključujući početne i krajnje vrijednosti). Vodomer treba testirati najmanje 5 sekundi nakon što se slavina zatvori.
Tokom testiranja i upotrebe, uverite se da je srednja brzina protoka unutar opsega protoka vodomera.
Ako dođe do kvara (npr. greška u mjerenju) tokom upotrebe, odmah kontaktirajte Administrativno odjeljenje radi popravke.
Proizvod ima jedinstveni sigurnosni pečat koji može ukloniti samo ovlašteno osoblje. Ako se ovo ne ukloni, besplatna usluga nakon prodaje neće biti pružena.
