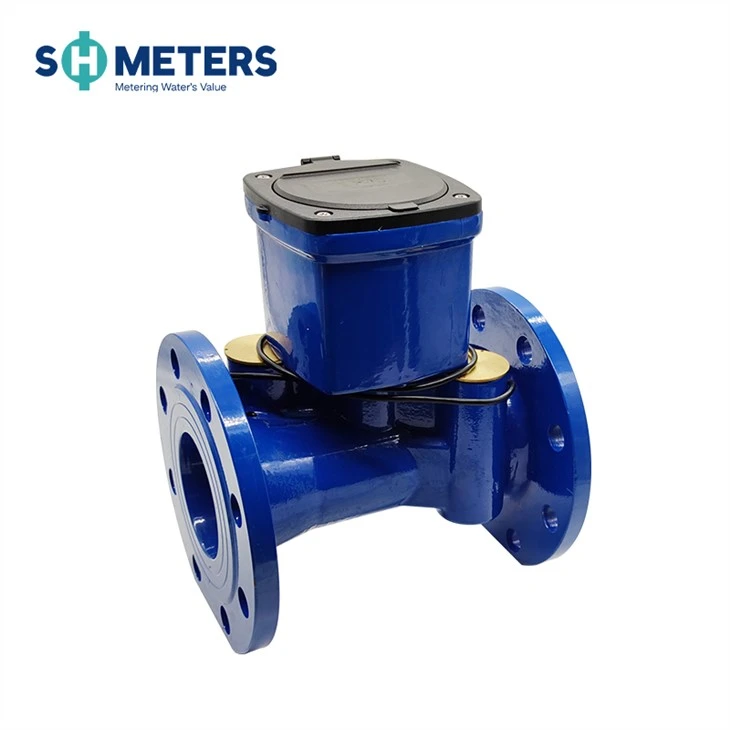

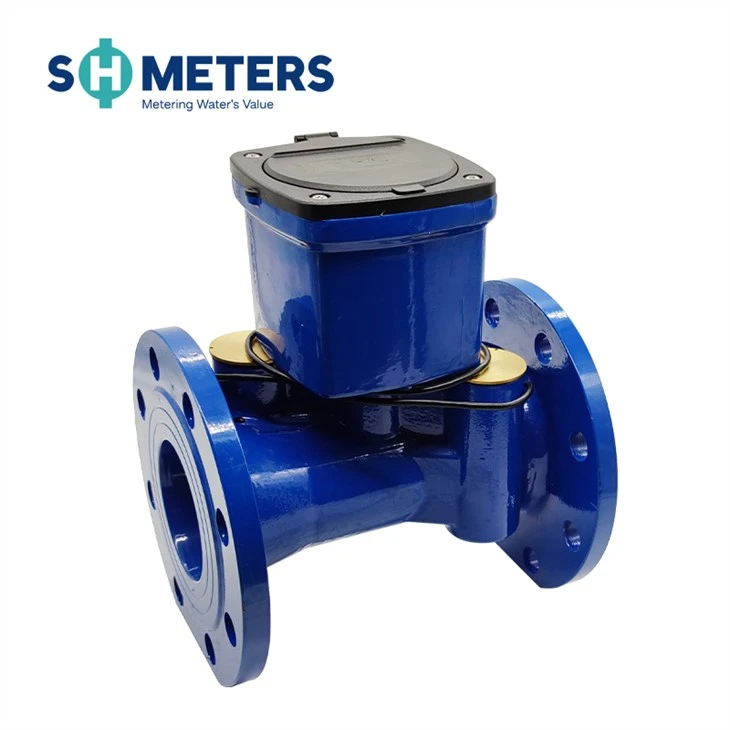

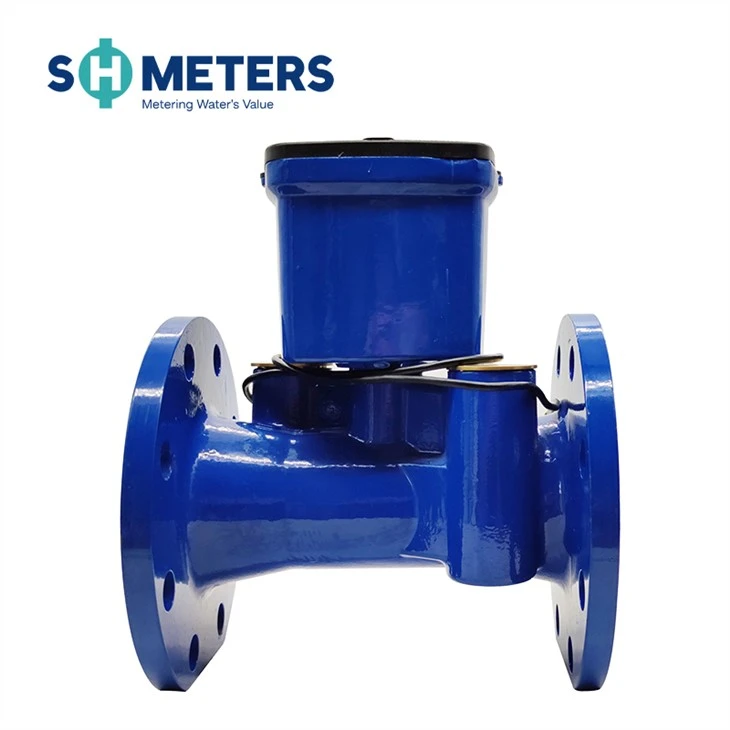

Opis proizvoda
To je mjerni instrument za kontinuirano mjerenje, snimanje i prikaz zapremine vode koja teče kroz senzor korištenjem ultrazvučne metode vremenske razlike. Pažljivo pročitajte ovaj priručnik prije upotrebe, kako biste ga iskoristili na najbolji mogući način i izbjegli nepotrebne gubitke.

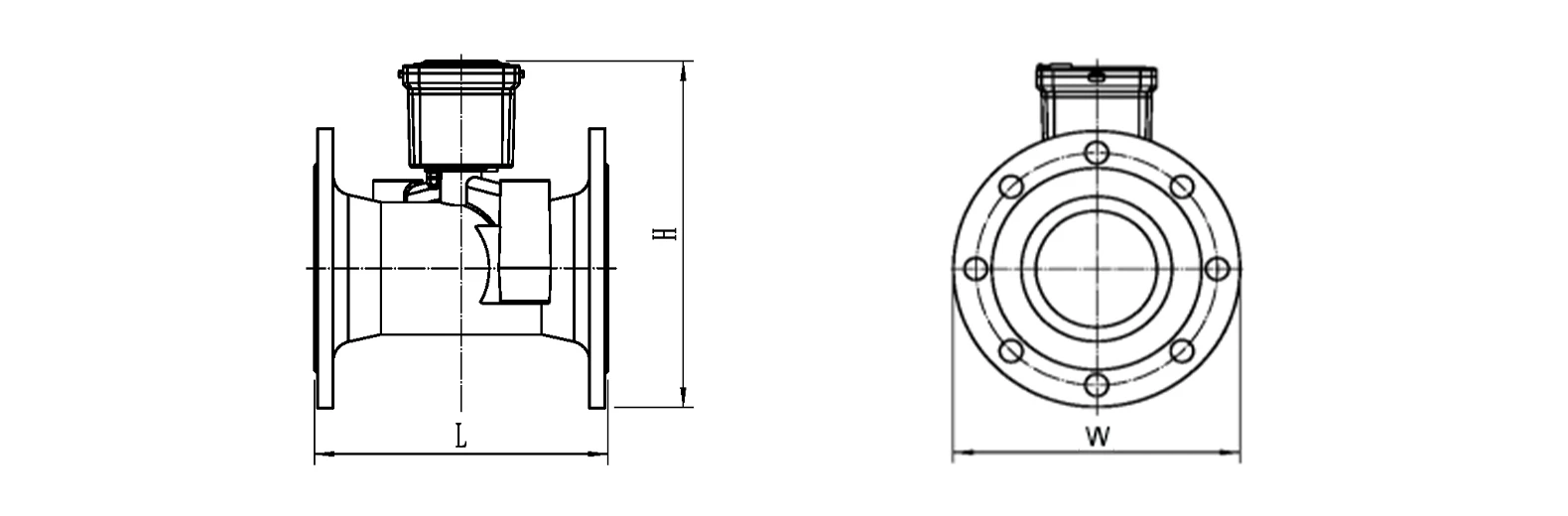

Crtež sa konturnim dimenzijama
|
Nazivni prečnik (mm) |
Dužina L |
Širina W | Hight H | Prirubnički priključak | ||
| Prečnik prirubnice | Prečnik kruga vijka | Veličina vijka-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |

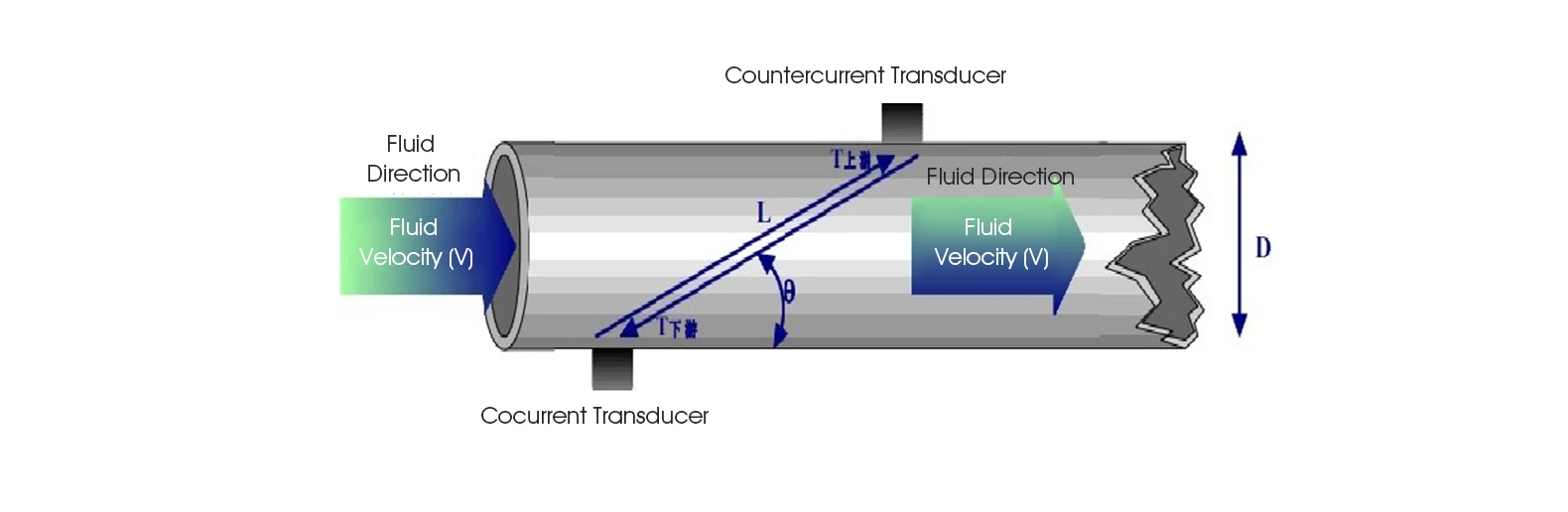

Princip rada
Ultrazvučni vodomjer je novi tip vodomjera koji može otkriti vremensku razliku uzrokovanu promjenom brzine kada se ultrazvučni snop širi u vodi uzvodno i nizvodno, analizirati i baviti se brzinom protoka vode, a zatim dalje izračunati brzinu protoka vode.
Interfejs/komunikacija
Ultrazvučni vodomjer će imati jednu od mnogih opcija izlaza unaprijed-odabranih prilikom naručivanja. Ovaj odjeljak će opisati svaki izlaz:
- Modbus/RS485 izlaz
- Pulsni izlaz
- Bežični izlaz

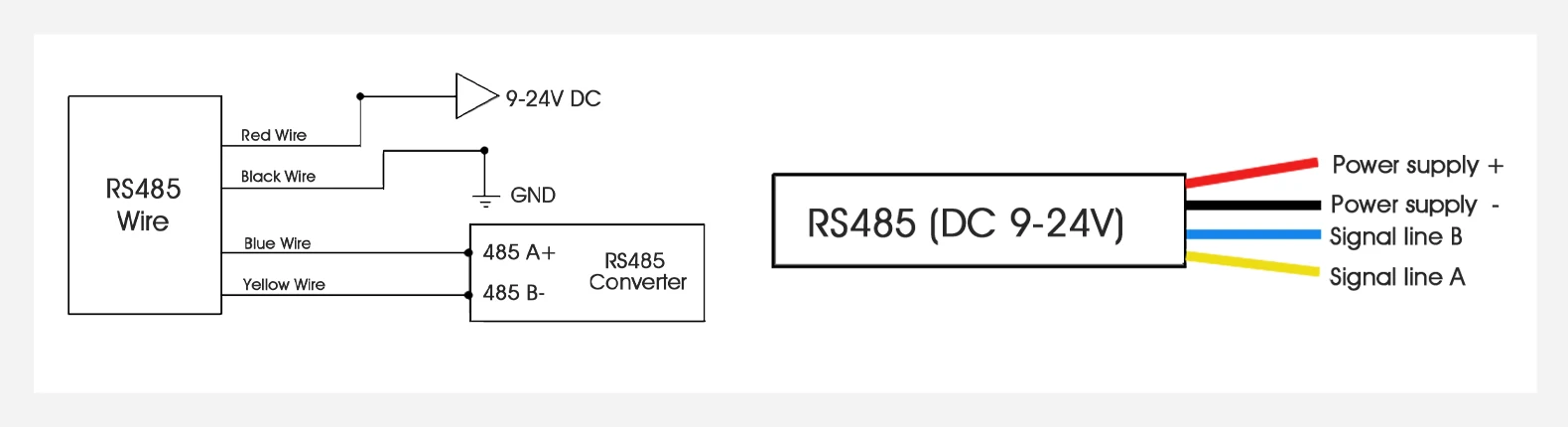

Modbus/RS485 izlaz
Impulsni izlaz (na baterije)
- Parametri impulsnog izlaza:
- Otvorite{0}}odvodni izlaz
- Napon 3V-24V
- Niski{0}}jedan impuls
- Trajanje impulsa: 5ms
GPRS/NB-IOT bežični prijenos
Data Collector
|
Ime podataka |
Parametar |
|
Statička snaga |
15uA |
|
Potrošnja energije |
60mA@RX |
|
Kontrolna kutija |
Plastika |
|
Online metoda |
Dodirnite ili automatski idite na mrežu |
|
Interval izvještavanja |
Koliko često slati podatke: jednom u tri dana ili jednom dnevno (Što je veća frekvencija slanja, kraće je trajanje baterije) |
|
Slanje bit |
0.1m³ |
|
Napajanje |
3.6VDC |
|
Kapacitet baterije |
8.5Ah |
|
Uplink interfejs |
GPRS/NB-IOT |
|
Downlink interfejs |
RS485 |

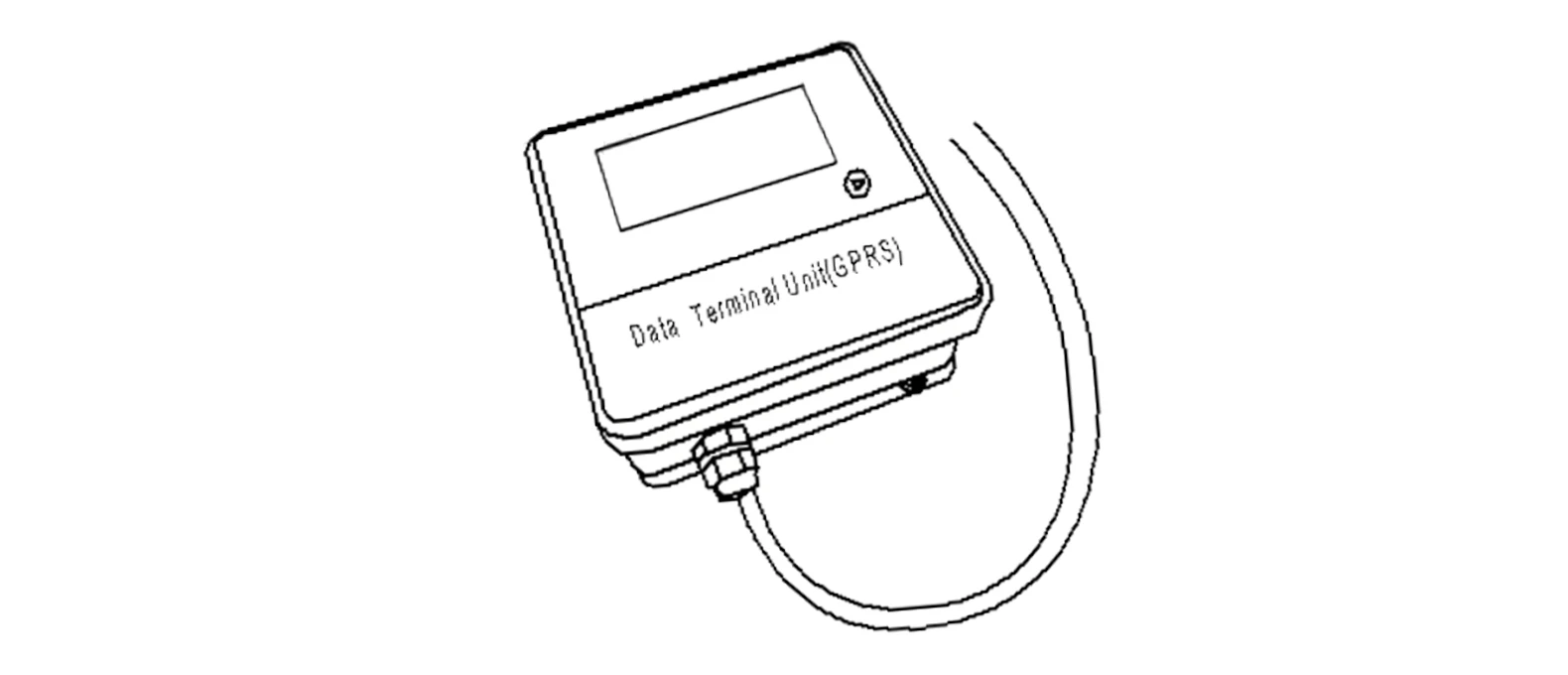

Jedinica za prenos podataka
|
Ime podataka |
Parametar |
|
Statička snaga |
15uA |
|
Potrošnja energije |
60mA@RX |
|
Kontrolna kutija |
Plastika |
|
Online metoda |
Dodirnite ili automatski idite na mrežu |
|
Interval izvještavanja |
Koliko često slati podatke: 1-144 h može se podesiti (podrazumevano jednom dnevno) Može se spojiti na uređaj za prikupljanje pritiska |
|
Slanje bit |
0.1m³ |
|
Napajanje |
3.6VDC |
|
Kapacitet baterije |
18Ah/36Ah |
|
Uplink interfejs |
GPRS/NB-IOT |
|
Downlink interfejs |
RS485 |

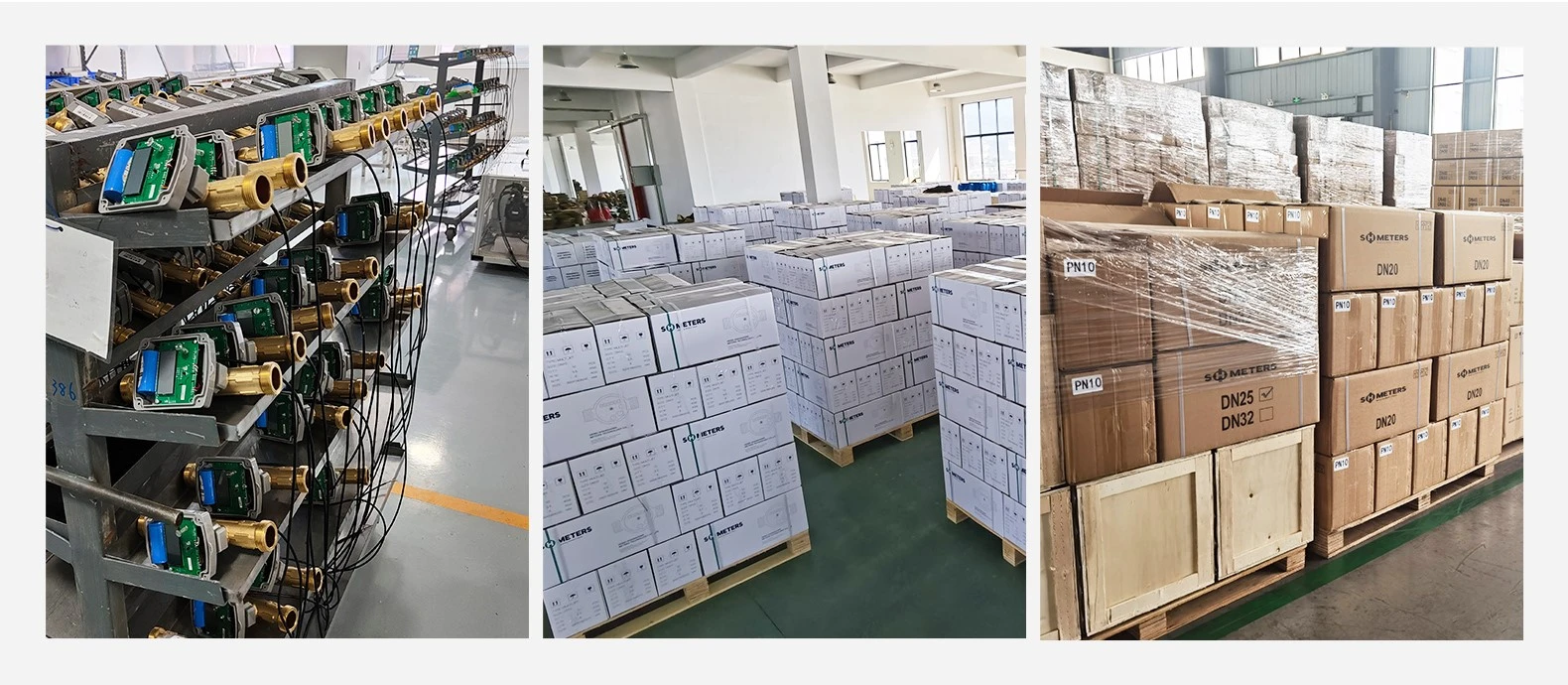

Fabrika
Pakovanje i inventar
Naš klijent
