Opis proizvoda

product-1580-670

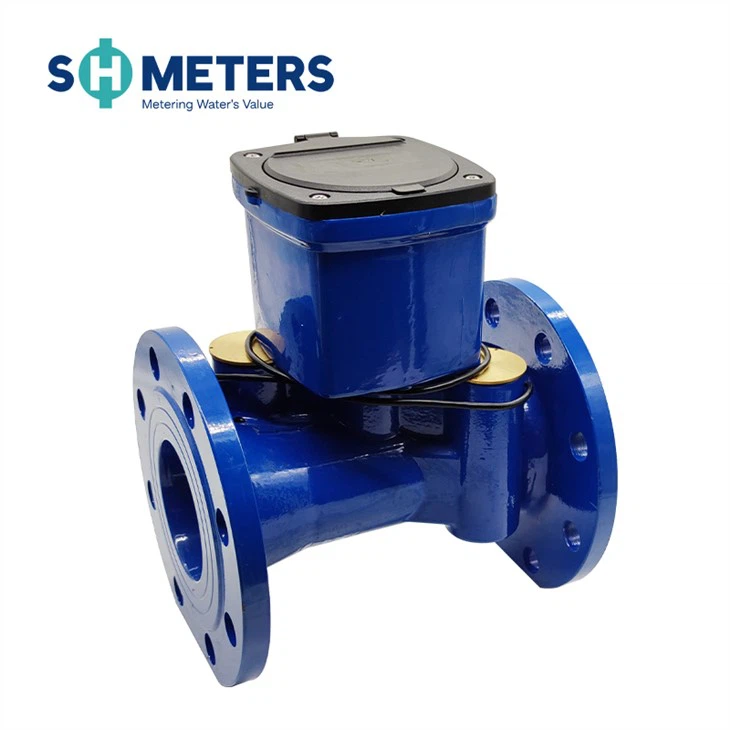

To je mjerni instrument za kontinuirano mjerenje, snimanje i prikaz zapremine vode koja teče kroz senzor korištenjem ultrazvučne metode vremenske razlike. Molimo pažljivo pročitajte ovaj priručnik prije upotrebe, kako biste ga iskoristili na najbolji mogući način i izbjegli nepotrebne gubitke.

karakteristike proizvoda

▲ Nije pod uticajem nečistoća, hemikalija i magnetnih materijala u medijumu;

▲Mala početna brzina (33L/h), može precizno izmjeriti brzinu protoka;

▲Visoka frekvencija mjerenja;

▲ Brzina protoka može biti čak 100L/h;

▲Dinamički raspon (Q3/Q1) do 250:1;

▲Instalira se u bilo kojoj poziciji ugradnje;

▲Bidirectional metering;

▲Prikaz kodova grešaka i alarma;

▲Opciono napajanje baterijama;

▲Materijal nodularno liveno gvožđe;

▲Bez pokretnih dijelova, visoka preciznost i godine radnog vijeka. Senzor protoka nema pokretne dijelove, izbjegavajući instrumentalne kvarove mehaničkih dijelova koji mogu dovesti do netačnih mjerenja zbog dugotrajnog habanja. Dizajn je takođe otporan na nečistoće, što ga čini bez pregleda i održavanja;

▲ Pad niskog pritiska;

▲ IP68 klasa zaštite može se prilagoditi raznim teškim okruženjima instalacije;

▲Podržava RS485 komunikaciju, impulsni izlaz, GPRS, NB-IOT, LoraWan i druge metode prijenosa podataka.

tehnički parametar

Nazivni prečnik (mm)	50	65	80	100	125	150	200	250	300
Maks. protok Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Nominalni protok Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Prelazni protok Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Min. protok Q1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Početni protok (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Max flow	9999999.9
Obrnuti tok	9999999.9
Mjerni opseg	Q3/Q1, R250 (R400 prilagodljiv)
Klasa tačnosti	Klasa B
Klasa gubitka pritiska	Manje ili jednako 0.063 MPa
Radni pritisak	1,6 MPa
Temperaturna klasa	T30
Raspon temperature	(5~55) stepena
Klasa životne sredine	U zatvorenom, klasa B
Elektromagnetna klasa	E1 (stambeni, komercijalni, industrijski)
Napajanje	Ugrađena litijumska baterija DC 3.6V
Trajanje baterije	＞ 10 godina
Položaj ugradnje	Bilo koji ugao
Display	LCD, 8 cifara + dodatni znakovi
Klasa osjetljivosti profila protoka	U10/D5
Komunikacijski interfejs	RS485 Modbus/ Pulsni izlaz/GPRS/NB-IOT/Lorawan
Klasa zaštite	IP68
Podnošljiva temperatura skladištenja	-20~60 stepeni
Statička snaga	10μA
Radna potrošnja energije	45μA

princip rada

Ultrazvučni vodomjer je novi tip vodomjera koji može otkriti vremensku razliku uzrokovanu promjenom brzine kada se ultrazvučni snop širi u vodi uzvodno i nizvodno, analizirati i baviti se brzinom protoka vode, a zatim izračunati brzinu protoka vode dalje.
