Ručne ispitne klupe za vodomjere serije Sinlge

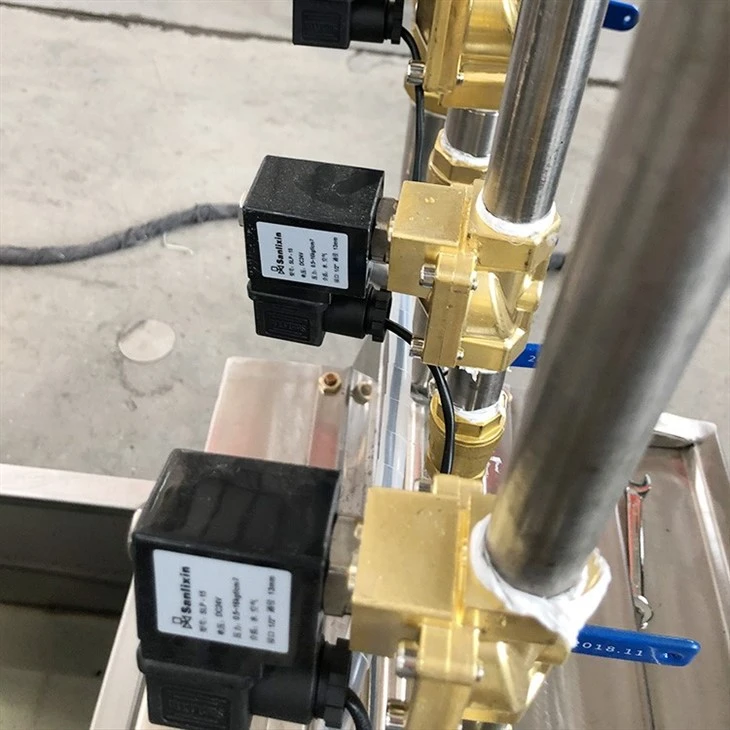

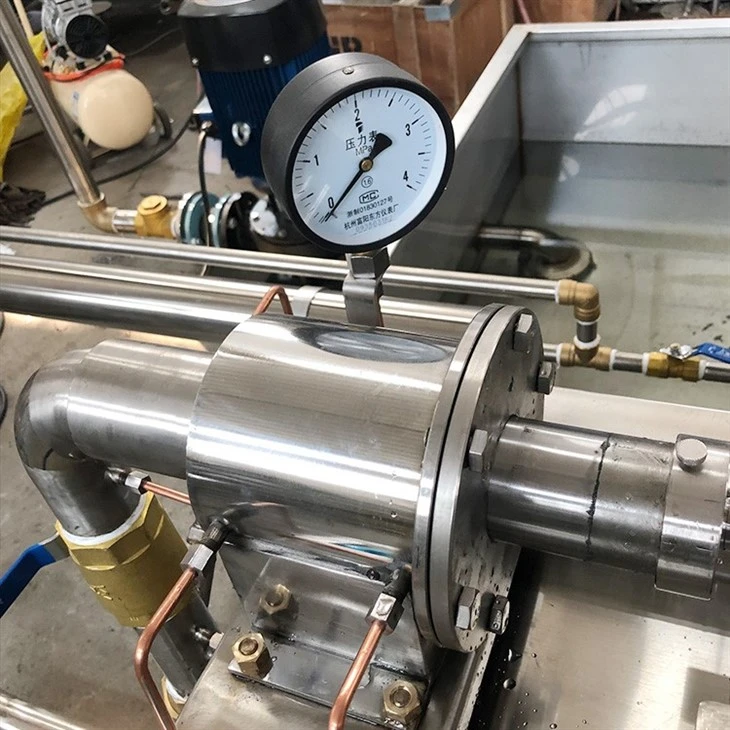

Radni stol koristi hidraulički sistem za stezanje vodomjera, koji se može stegnuti ili otpustiti preko prekidača. Svaki mjerač je opremljen prekidačem ventila za ispuštanje na dnu, a osiguran je i prekidač za regulaciju pritiska sa funkcijom testiranja otpora{1}}pritiska.

Radni stol i cijevi su izrađeni od nehrđajućeg čelika 304. Odgovarajući kuglični ventili su napravljeni od mesinga

Funkcija pumpe za vodu je da dovede vodu u rezervoar za{0}}stabilizaciju pritiska i da cirkuliše vodu kroz ceo sto za ispitivanje. Ovisno o veličini vodomjera koji se testiraju, svaki tip ispitnog stola je opremljen vodenim pumpama različitih snaga i količina.

Pumpa za vodu radi na 380V trofazno napajanje, dok se pumpe sa drugim naponskim specifikacijama mogu prilagoditi za posebne regije. Fleksibilni konektori su ugrađeni sa obe strane pumpe, sprečavajući da se vibracije nastale tokom rada prenesu na rezervoar za vodu i cevi, čime se obezbeđuje njihov radni vek.

Mjerni cilindar, koji se naziva i mjerna posuda, služi kao standardni uređaj za kapacitet u ispitnom stolu. Ovisno o veličini vodomjera koji se testira, kapacitet i količina mjernih cilindara opremljenih na ispitnom stolu variraju u skladu s tim.

Mjerni cilindar je izrađen od nehrđajućeg čelika 304 sa poliranom površinom i dizajna u obliku tikvice-koji se sastoji od gornjeg i donjeg dijela.

Svaki dio je opremljen staklenom cijevi za nivo i graduiranom skalom, što omogućava očitavanje količine vode unutar cilindra posmatranjem nivoa tečnosti u odnosu na skalu. Odvodni ventil je instaliran na dnu, sa mjernom posudom i odvodnim ventilom koji su integralno obrađeni kako bi se osigurala koncentričnost i produžio vijek trajanja

Stakleni rotametar je uređaj za prikaz protoka na ispitnom stolu.

Putem staklenog rotametra može se pratiti-protok vode u ispitnom cjevovodu u stvarnom vremenu.

Ovisno o veličini vodomjera koji se testira, raspon protoka i količina staklenih rotametara opremljenih na ispitnom stolu variraju u skladu s tim

Rezervoar za vodu je napravljen od nerđajućeg čelika 304. Njegova veličina i kapacitet variraju u zavisnosti od veličine vodomjera koji se testira na ispitnom stolu. Rezervoar za vodu funkcioniše kao rezervoar za cirkulacijski sistem ispitnog stola, a voda izmerena u mernoj posudi se takođe ispušta nazad u rezervoar nakon testiranja.
